- Công tắc 7 thập kỷ dao động từ 1 µH đến 1 H
- Điện cảm từ 1 mH hoặc 100 µH đến 11 H
- Lõi hình xuyến cho điện cảm lẫn nhau nhỏ và hiệu ứng tối thiểu từ các trường ngoài
- Độ chính xác cao: ± (1% + 0,75 µH)

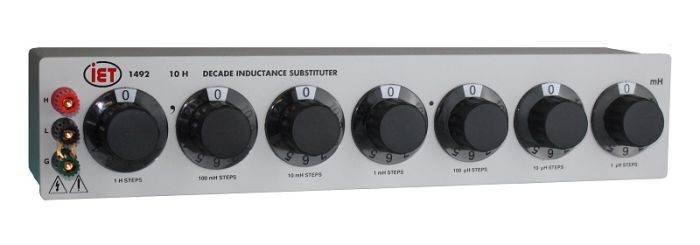

Mô hình 1492 là một sự lựa chọn tuyệt vời cho một máy thay thế điện cảm thập kỷ độ chính xác cao với phạm vi rộng. Nó phù hợp cho hầu hết các ứng dụng trong phòng thí nghiệm và thử nghiệm.
Dòng thập tự cảm 1492 là các yếu tố thuận tiện để sử dụng trong các bộ lọc sóng, bộ cân bằng và chuyển mạch trong phạm vi tần số vô tuyến âm thanh và tần số thấp. Là thành phần trong bộ dao động, máy phân tích và thiết bị tương tự, chúng đặc biệt hữu ích trong giai đoạn thiết kế sơ bộ, khi khả năng thay đổi các phần tử mạch trên các dải tương đối rộng là cần thiết để xác định các giá trị vận hành tối ưu. Các cuộn cảm thập lục 1492 có các giá trị của hệ số lưu trữ tần số thấp, Q, lớn hơn nhiều so với các cuộn dây lõi không khí.
Dòng thập tự cảm 1492 là các yếu tố thuận tiện để sử dụng trong các bộ lọc sóng, bộ cân bằng và chuyển mạch trong phạm vi tần số vô tuyến âm thanh và tần số thấp. Là thành phần trong bộ dao động, máy phân tích và thiết bị tương tự, chúng đặc biệt hữu ích trong giai đoạn thiết kế sơ bộ, khi khả năng thay đổi các phần tử mạch trên các dải tương đối rộng là cần thiết để xác định các giá trị vận hành tối ưu. Các cuộn cảm thập lục 1492 có các giá trị của hệ số lưu trữ tần số thấp, Q, lớn hơn nhiều so với các cuộn dây lõi không khí.
GenRad 1492 Decade Inductor Basic Specifications ( Thông số kỹ thuật đầy đủ có thể được tìm thấy trên bảng dữ liệu)
Phạm vi:
Cuộn cảm 7 thập kỷ dao động từ 1 µH đến 1 H
Cuộn cảm lõi hình xuyến cho điện cảm lẫn nhau nhỏ và hiệu ứng tối thiểu từ các trường ngoài
Độ chính xác ± (1% + 0,75 µH) ở 1 kHz, 100 mV, 23 ° C, được thử nghiệm với Model 1689 Digibridge, Mạch mạch
Điện cảm mỗi bước | Tổng điện cảm thập kỷ | dc kháng mỗi bước | Giá trị Q đại diện | ||
ở 100 Hz | ở 1 kHz | ở 10 kHz | |||
1 µH | 10 µH | 0,02 Ω | 0,026 | 0,20 | 2,00 |
10 µH | 100 µH | 0,07 Ω | 0,10 | 1,10 | 10.3 |
100 µH | 1 mH | 0,2 Ω | 0,40 | 3,40 | 30,0 |
1 mH | 10 mH | 0,8 Ω | 0.310 | 3,03 | 23,7 |
10 mH | 100 mH | 4 Ω | 2,76 | 18,6 | 70,4 |
100 mH | 1 H | 48 Ω | 1,29 | 12,6 | 90,6 |
1 H | 10 giờ | 85 Ω | 6,80 | 51,0 | 81,2 |
Không tự cảm: <0,75 µH
Thiết bị đầu cuối: Hai bài viết liên kết 5 chiều, mạ vàng, tellurium-đồng với nhiệt emf thấp và sức đề kháng thấp, cộng với một bài ràng buộc kết nối với trường hợp che chắn.
Loại công tắc: Nhiều liên lạc bạc cứng. Để cho phép xoay liên tục, một vị trí trống được thêm vào tất cả các thập kỷ.
Điều kiện môi trường: Điều kiện vận hành: 10 ° C đến 40 ° C; <50% RH
Bảo quản: -40 ° C đến 70 ° C
Cơ khí: Kích thước: 43,9 cm W x 8,9 cm H x 10,2 cm D (17,3 "x 3,5" x 4 ")
Trọng lượng: 2,4 kg (5,3 lb)
